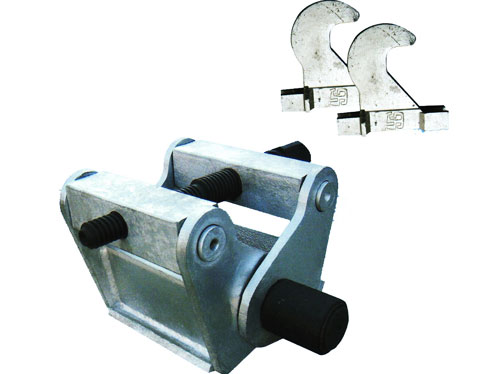

陽極母線提升機主要由框架、支腿、頂部氣缸、夾具氣缸、夾具、夾具顎頭、地面支撐、氣路控制等幾部份組成。由鋁電解多功能天車把陽極母線提升機吊至鋁電解槽上方，通過快速接頭接通壓縮空氣。通過人工操縱控制盒。首先接通夾具氣缸氣源，氣缸打開，夾具顎頭松開。將支腿對準陽極提升機機構的導向裝置，緩慢下降直至放穩，此時斷開夾具氣缸氣源，使夾具顎頭的彈簧力夾緊鋁導桿防止下滑;隨后接通頂部氣缸氣源，氣缸打開，夾具向內擺動，使陽極導桿緊貼陽極橫梁母線。
在松開小盒卡具進行抬母線的過程中，是依靠頂部氣缸力量通過夾具使陽極導桿與橫梁母線良好接觸，系列電流安全通過，保證鋁電解生產線的正常運行。在此過程中，如果遇到風管突然脫落、破裂、或壓縮空氣管網突然停風等異�，F(xiàn)象，將會發生頂部氣缸斷風、夾具復位、陽極導桿與橫梁母線松動或脫離，導致電解槽打火、絕緣擊穿燒毀等下述嚴重后果。
1.導桿與橫梁母線工作面被打壞，無法正常工作，被迫單臺停槽修理;
2.電解槽短路及絕緣被強電流擊穿、損壞，被迫系列停電修復處理;
3.供電設施及系統受強電流沖擊，引起動力供電設施跳閘、損壞等，導致系列停電。
上述任何情況的發生，將會使企業遭受不同程度的損失，如果發生電解槽短路口損壞以及供電設施損壞，導致系列長時間停電，將會導致企業的損失，后果不堪設想。
為了避免在抬母線作業過程中，由于風管突然脫落、破裂、或供風系統異常等原因，導致頂部氣缸斷風、從而引發的一系列嚴重后果。我們對陽極母線提升機氣動控制系統進行了改造。
通過雙向快速接頭接通壓縮空氣，通過氣缸操縱控制盒。首先接通夾具氣缸氣源，氣缸打開，夾具顎頭松開，將支腿對準陽極提升機機構的導向裝置，緩慢下降直至放穩，此時斷開夾具氣缸氣源，使夾具顎頭的彈簧力夾緊鋁導桿防止下滑;然后，雙向接通頂部氣缸氣源，頂部氣缸打開，夾具向內擺動，使陽極導桿緊貼陽極橫梁母線，松開小盒卡具，通過槽控機進行抬母線作業;母線提升完畢，全部擰緊小盒卡具，斷開頂部氣缸氣源，通過氣缸操縱控制盒的開關排氣，夾具復位;再接通夾具氣缸氣源，夾具顎頭松開，吊離母線提升機離開槽上部，單臺槽抬母線作業操作完畢。
